IP20 パニックライト バラスト 緊急 バラスト インター 緊急 ライト キット LED 緊急 ドライバ 防水灯 ダウンライト 天井灯

製品の説明

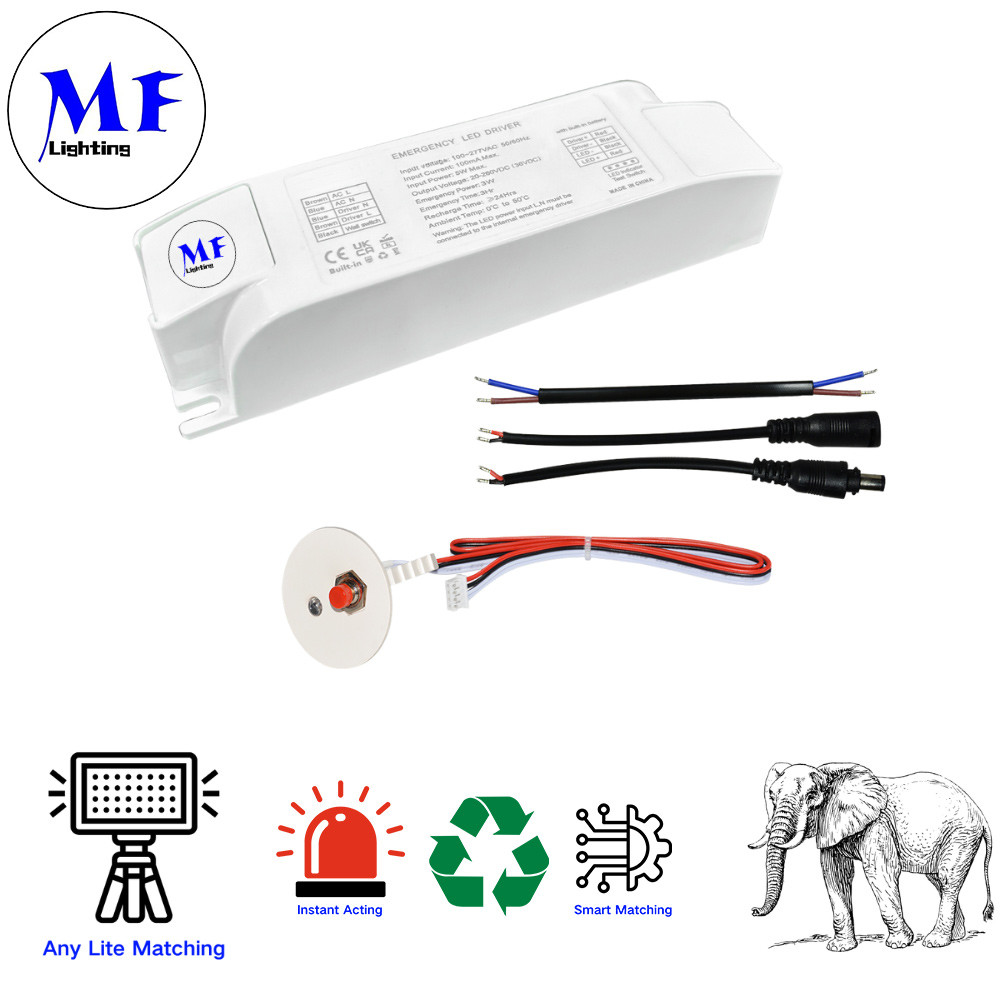

IP20 パニックライト バラスト 緊急 バラスト インター 緊急ライト キット LED 緊急ドライバー

製品説明

MF-188X LED緊急ドライバーは,コンパクトな (115×85×28mm) Li-FePO4対応ソリューションで,ゼロスタンバイ電流で3W/3Hの緊急電力を供給します.複数の保護機能 (過充電/放電/短回路)LED インジケーターによる視覚診断を提供し,マニュアルテストと自動180日間のセルフテストサイクルをサポートします.IP20格付けされたユニットは75oCまで動作し,IEC/EN規格を満たします.そして24時間の初期充電と6ヶ月間維持充電を必要とするこのエネルギー効率の良いドライバー (<5W入力) は,3000Vの強力な電源保護と4000mAhのバッテリー容量で,信頼性の高い緊急照明を保証します.

スマート保護:
過剰充電/放電,過負荷,短回路保護装置
待機空流ゼロ
0μA 静電電源が切れているとき
先進診断:
充電 (緑色),故障 (赤色点滅) と緊急状態のLED表示
柔軟なテスト:
手動緊急シミュレーション (10秒),自動半年毎の自己テスト (180日サイクル)
頑丈なデザイン
IP20 評価,75°C 耐受性,IEC/EN 規格に準拠する
用途:
初期充電は24時間,貯蔵は6ヶ月,テスト時間は1分以上.保証は3年.

特徴

自動検出
常動電力の緊急出力
外部LEDドライバーを搭載したLED装着
外部電池,リチウムイオン/リ-FePO4/ニ-CD
複数の保護機能を有する.
バッテリーの過剰充電防止
バッテリーの過剰放電防止
出力過負荷保護
ショート・サーキット保護
試行用スイッチとLED表示器
電源が切れている状態で,電池と接続するには,電池端の静電は0uAです

仕様:

わかった

入力電圧	220〜240Vac 50/60Hz
入力電流	0.003A マックス
入力ワット	<5.0W
パワーファクター	≥0.5 @230 Vac
バッテリー充電	最大350mA
バッテリー充電時間	≤24 最大
緊急出力 電圧	DC25-185V最大.200VDC
緊急電源	3W
緊急時	3H
バッテリー	Li-FePO4/26650/4000mAh-3.2V
貯蔵温度	-20〜40°C
電気力	3000Vac,5mA (入力から出力)
IP 評価	IP 20
殻の最大温度	75°C
保証	3 年
関連規格	IEC 61347-2-7 / IEC 61347-1 / EN55015

わかった

配線図

• AC入力: 220-240V電源のためのブラウン (ライン) とブルー (ニュートラル) のケーブル

• LED接続: LED出力用の赤 (正) と黒 (負) の端末

• バッテリー: Li-FePO4電池の接続用の専用充電線 (色は指定されていない)

• スイッチ制御: ウォールスイッチの統合を含む

• ワイヤの仕様: 剥離長さ7〜8mmの0.5-1.5mm2のケーブルを使用

措置

LEDとテストボタンの状態

LED インディケーター
緑色呼吸パターン:充電モード
緑色 安定:バッテリー 完全充電
赤い点滅: 下のとおりの障害
赤色で点滅する 毎秒1回 バッテリーが接続されていない
バッテリーが壊れた
秒あたり4回赤色点滅: 緊急モード中の負荷障害,開き回路/短回路
テスト ボタン
10S:2: シミュレーションされた緊急事態では,終了し,通常の充電状態に戻るため,ショートプレスを1回押します.
30S: 3 分の 1 の 自己 テスト
緊急ドライバーが電源を入れると 180日±1日ごとに自動的に緊急状態に入ります バッテリーが放出されるまで緊急状態で待って その後は電源状態に戻ります

設置説明書

1: オーバー放電後,最初の使用または通常の動作状態に入らない場合は,主電源を接続する必要があります.
緊急電源を起動し,24時間充電してください. 提供された元の緊急電池を使用してください.
2: 設置および使用する際に,熱源から遠ざけ,のみ使用してください
特定の作業温度範囲内です
3: 涼しく乾燥した場所に保管してください.
4: 長期保存後,必要に応じて少なくとも6ヶ月ごとに再充電します.
5: 緊急運転手試験は1分以上でなければならない. 試験ボタンを頻繁に押さないでください.

適用する

適用:
学校,病院,地下鉄,駅,ショッピングモール,スーパーマーケット,空港,オフィス,工場,ホテル,地下室,駐車場,公共場所
