IP40 15W パニックライト バラスト UL 上記 LED 非常用ドライバー 天井ライト

製品の説明

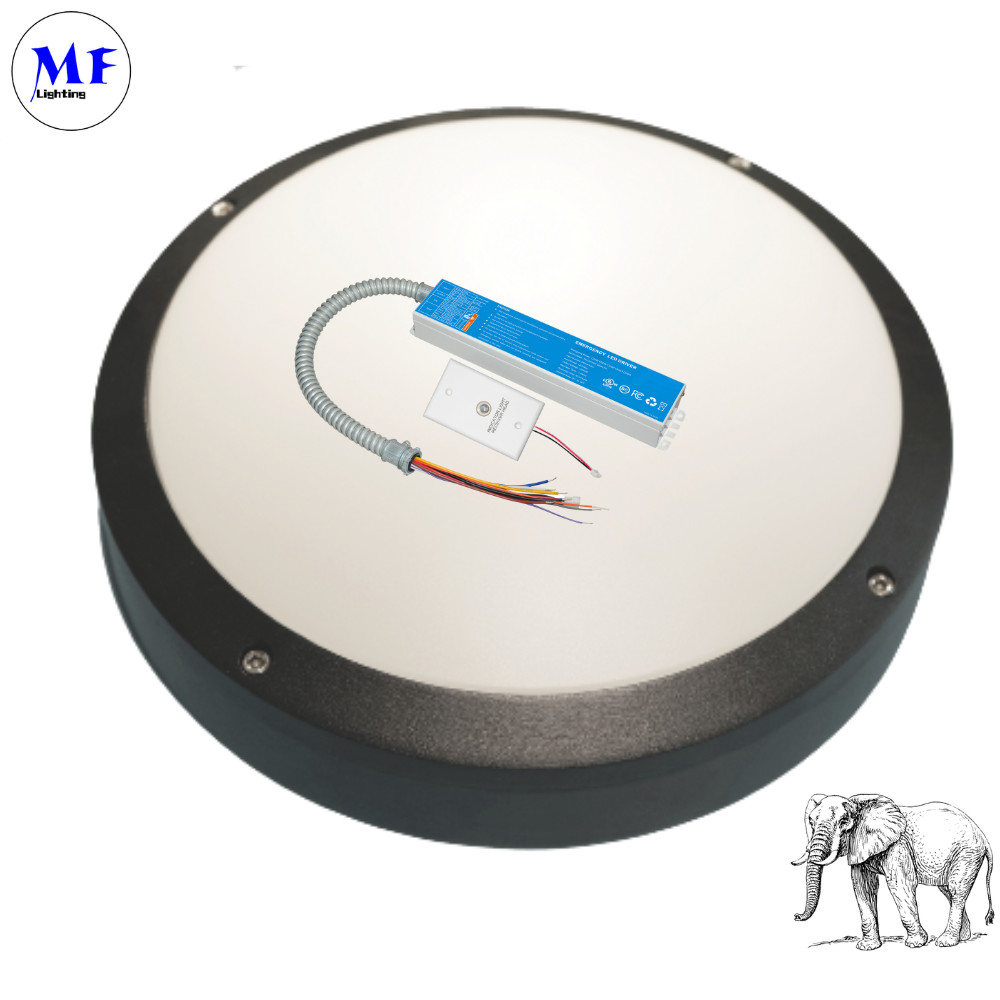

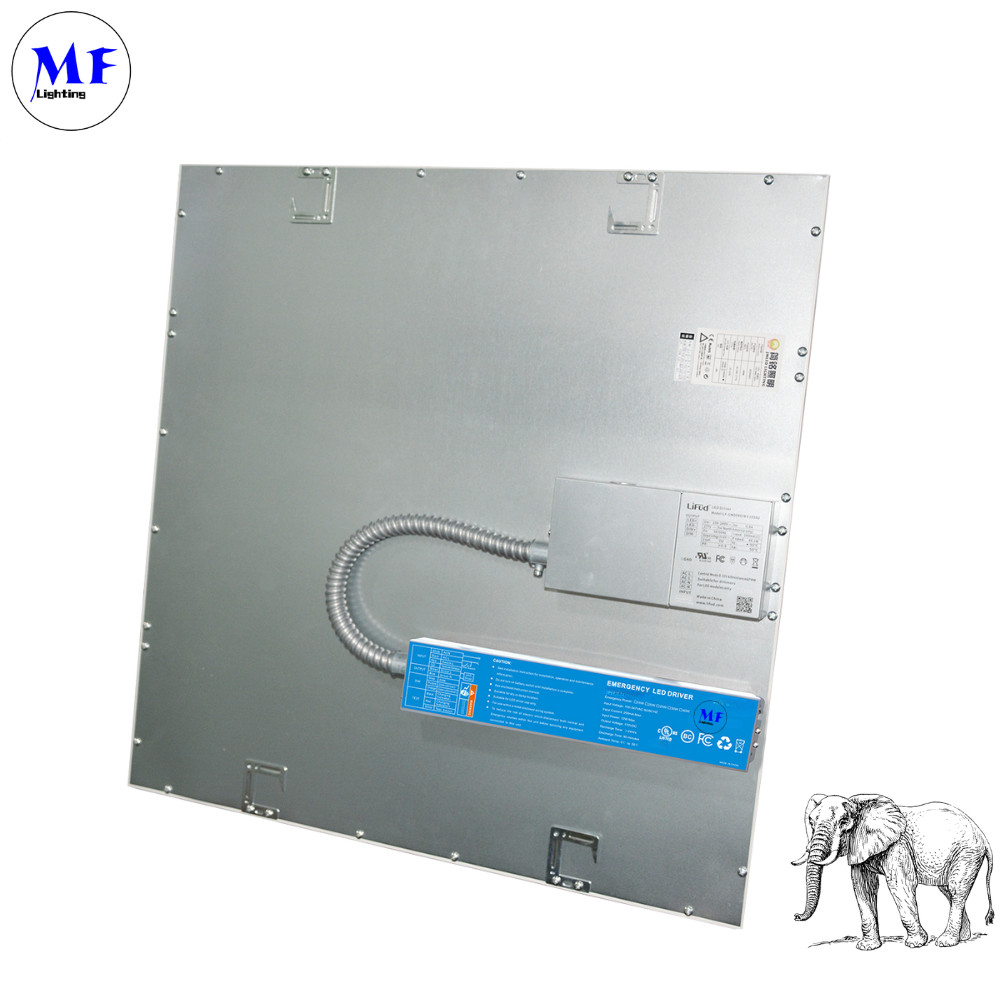

 IP40 15W パニックライト バラスト UL 規格 LED 非常用ドライバー 天井照明用

製品の説明

説明

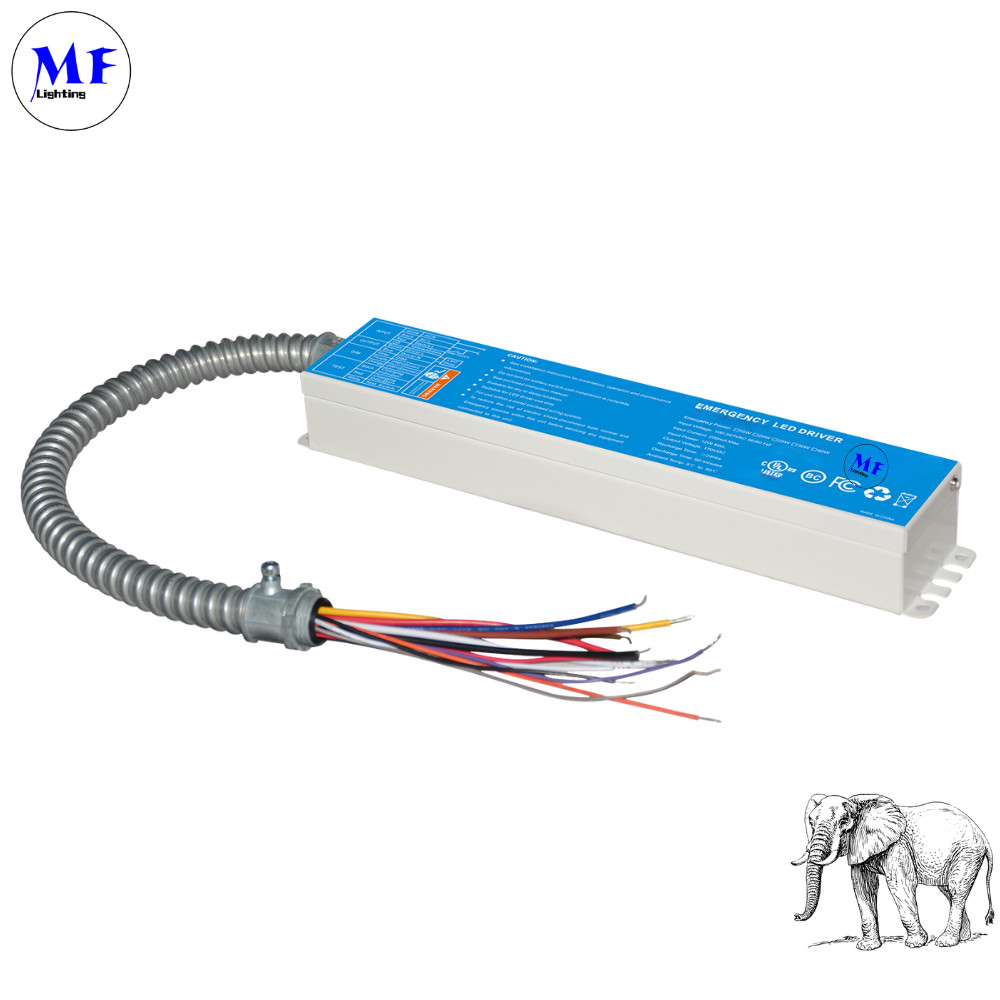

MF-EM-xxW-170 LED 非常用ドライバーは、停電時に照明を維持するために設計された、信頼性の高い多用途のバックアップ電源ソリューションです。UL924 および CSA C22.2 NO.141 規格に準拠しており、15W から 40W の非常用電力を、90 分間のランタイムを提供する長寿命の Li-ion バッテリーで駆動される安定した 170V DC 出力で供給します。このドライバーは、自己テスト機能を備えており、毎月 30 秒間の自動テストと、システムの信頼性を確保するための年間の完全放電テストを実行します。0-10V 調光、TRIAC 調光器、センサーベース (DC12V/AC120V) 操作など、複数の制御オプションをサポートしているため、さまざまな照明設定に適応できます。広い入力電圧範囲 (100-347V AC)、過熱保護、5 年間の保証により、耐久性と安全性が確保されています。コンパクトな設計 (12.01 インチ × 2.36 インチ × 1.57 インチ) で、非常用照明が不可欠な商業、産業、住宅用途に最適です。


利点:

規制への準拠
米国/カナダ向けに UL924 および CSA C22.2 NO.141 認証を取得しており、非常用照明用途における安全性と信頼性を保証します。
広い電力範囲
15W～40W の非常用出力を 170V DC で提供し、商業/住宅用途向けの多様な照明負荷をサポートします。
スマート自己テスト
毎月 30 秒間の自動テストと年間の完全放電テストを実行し、システムまたはバッテリーの問題を事前に検出します。
マルチコントロール互換性
0-10V 調光器、TRIAC 調光器、DC12V/AC120V センサーに対応し、柔軟な照明統合を実現します。
堅牢なバッテリーバックアップ
Li-ion バッテリーは、90 分間のランタイムと 24 時間の充電を提供し、安全のための過熱保護も備えています。
コンパクトで耐久性
省スペース設計 (12.01 インチ × 2.36 インチ × 1.57 インチ) と 5 年間の保証により、過酷な条件下での長期的な性能を実現します。

特徴
米国およびカナダ向け UL 規格
UL924 にリストされ、CSA C22.2 NO.141 に準拠してテスト済み、現場または工場での設置
高電圧出力
低消費電力 CEC 準拠
定出力
自己テスト
バッテリー：過熱保護


仕様

​

入力電圧	100～347Vac、50/60Hz
入力電流	最大 200mA
入力電力定格	最大 12W
出力電圧	170Vdc
非常用電力	15W
充電時間	24 時間
放電時間	90 分
バッテリー	Li-ion 2500mAh-14.8V
保証	5 年
周囲温度	32～122 F(0....+50 ºC)
重量	3.66 ポンド (1.4kg)
IP グレード	IP40

​​

動作 (インジケーターの状態)	備考
赤色点灯	システム OK/AC OK
赤色点滅 (1 秒オン、1 秒オフ、繰り返し)	バックアップマイクロインバーターが動作中非常モード
赤色点滅 (0.5 秒オン、0.5 秒オフ、繰り返し)	バッテリーが検出されません。バッテリーの確認接続

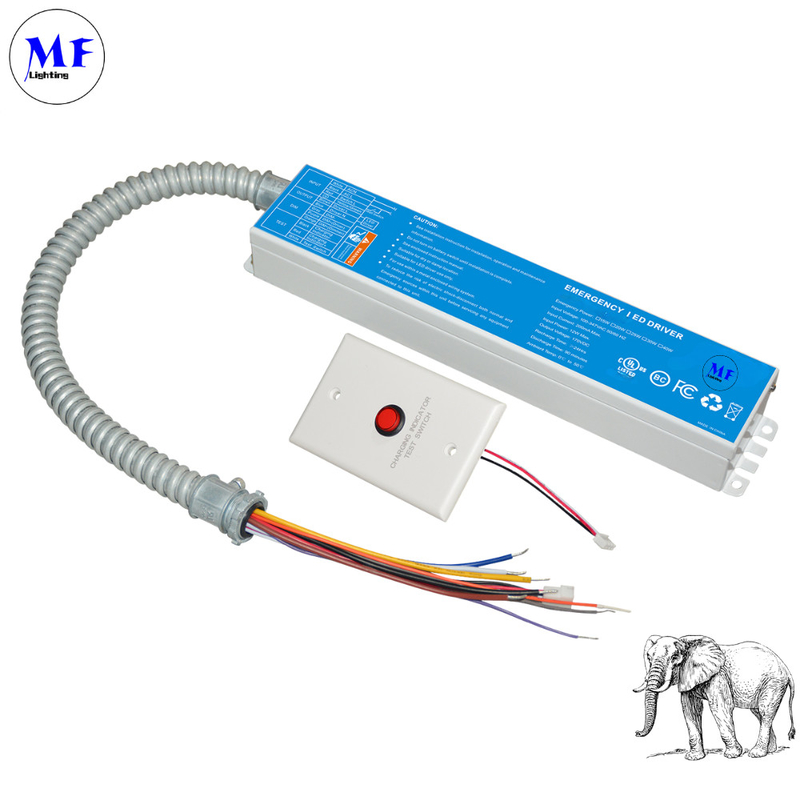

テストボタン
0S
0S

​

異なるサイズ

​

型番	出力                  電圧	非常用             電力	バッテリー タイプ
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40W	Li-ion 5000mAh-18.5V

​

​自己テスト
制御/監視回路が含まれており、月に 1 回 30 秒間の放電テストと、年に 1 回の放電テストを実行します。このとき、ユニットは AC 電源の障害をシミュレートし、自動的に非常モードに切り替わります。定期的なテスト中に、ユニットは LED 負荷、バッテリー電圧、および非常時の持続時間を監視します。ユニットが問題を発見した場合、インジケーターがすばやく点滅します。

配線図

基本的な AC 接続
非常用ドライバーへの直接 AC 電源入力 (100-347V) の基本的な配線を示しています。
中性線 (AC-N) とライン (AC-L) の接続と適切な接地が含まれています。
0-10V 調光器システム統合
0-10V 調光可能な LED ドライバーとの接続を示しています。
調光+ (紫) および調光- (ピンク) 制御線の配線を詳しく説明しています。
調光制御を可能にしながら、非常用機能を維持します。
TRIAC 調光器の互換性
位相制御 (TRIAC) 調光システムの配線を示しています。
調光器のホット (黒)、負荷 (赤)、中性線 (白) の適切な接続を示しています。
ノイズ低減のための接地要件が含まれています。
壁スイッチ制御設定
シンプルなオン/オフ制御配線構成を提供します。
非常用操作機能を維持します。
信頼性の高い操作のための適切なスイッチレッグ配線を示しています。
DC12V センサー統合
低電圧センサー接続 (12V DC) を詳しく説明しています。
センサー電源配線と調光制御インターフェースを示しています。
非常用照明機能の維持を示しています。
AC120V センサーアプリケーション
ライン電圧センサーの設置をカバーしています。
適切なセンサー負荷配線を示しています。
非常用操作回路保護が含まれています。

測定

アプリケーション

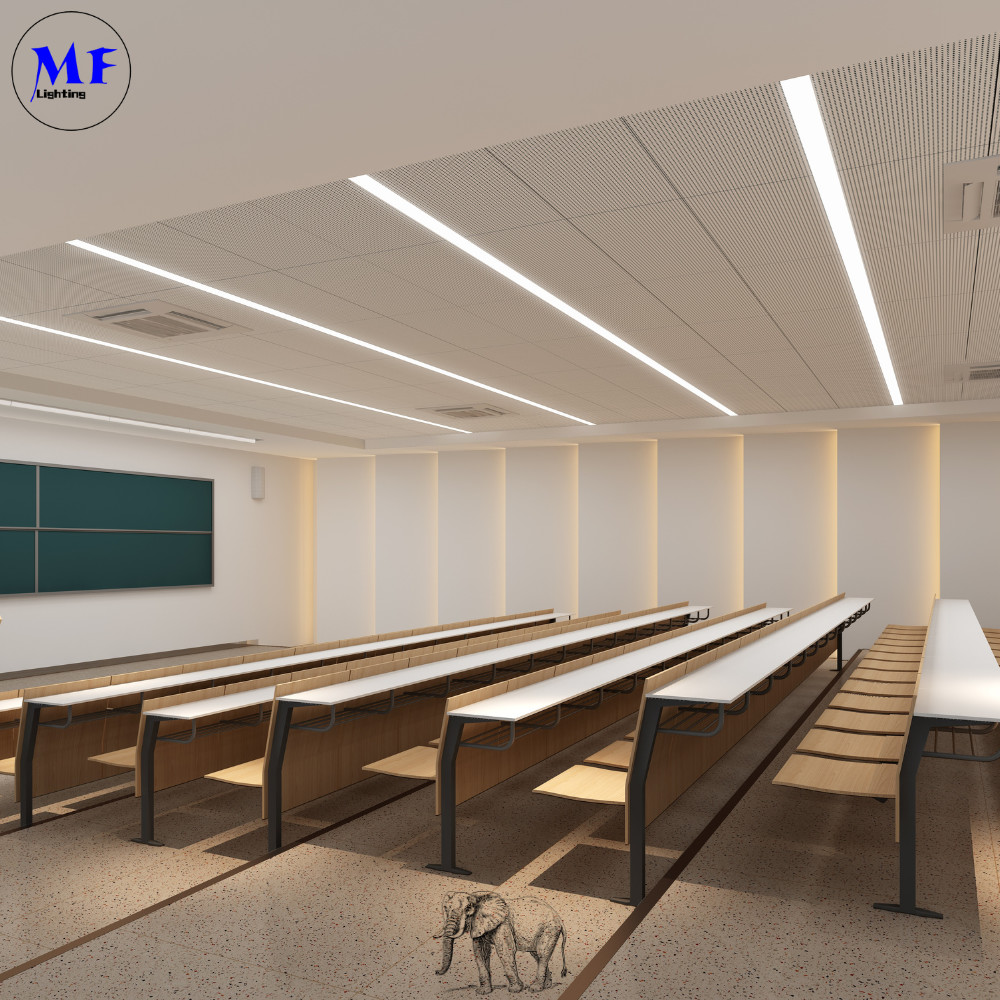

1.商業およびオフィスビル
シナリオ：廊下、階段、出口標識の非常用照明。
構成：通常、シンプルなオン/オフ制御には図 2 (壁スイッチ) または図 4 (非調光壁スイッチ) を使用します。
理由：停電時に照明を維持しながら、安全規制 (UL924) への準拠を保証します。
2. 小売店とショールーム
シナリオ：調整可能な雰囲気のための調光可能な LED 照明。
構成：スムーズな調光制御には、図 1 (0-10V 調光器) または図 5 (DC12V センサー) を使用します。
理由：非常用照明機能を確保しながら、明るさの調整を可能にします。
3. 劇場、ホテル、レストラン
シナリオ：非常用バックアップ付きのムード照明。
構成：位相制御調光の互換性には、図 3 (TRIAC 調光器) を使用します。
理由：非常用電源バックアップを提供しながら、従来の壁調光器をサポートします。
4. 産業および倉庫施設
シナリオ：非常用操作付きの高ベイ照明。
構成：モーション起動照明には、図 6 (AC120V センサー) を使用します。
理由：安全要件を満たしながら、センサー制御でエネルギー効率を高めます。
5. 住宅およびスマートホーム
シナリオ：廊下または重要なエリアの非常用照明。
構成：自動化には、図 2 (壁スイッチ) または図 5 (DC12V センサー) を使用します。
理由：安全性を確保しながら、ホーム照明システムとのシームレスな統合を提供します。
