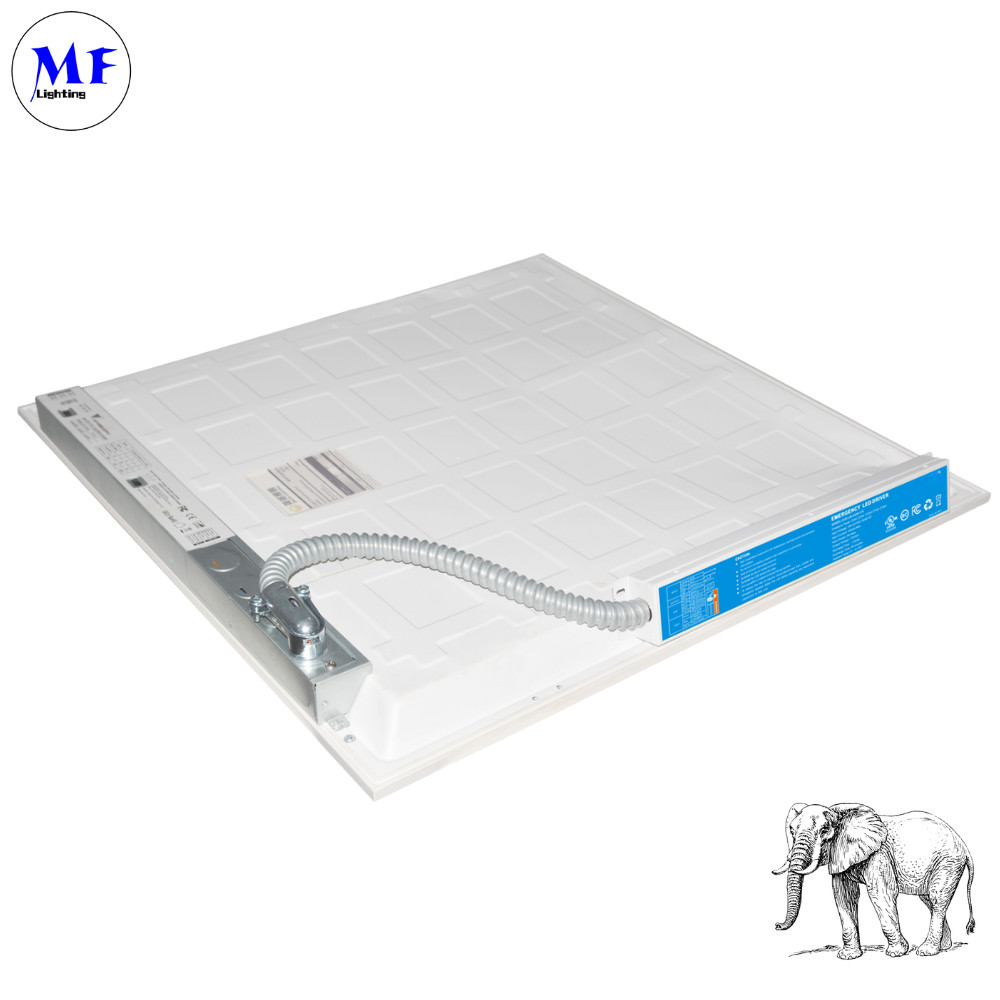

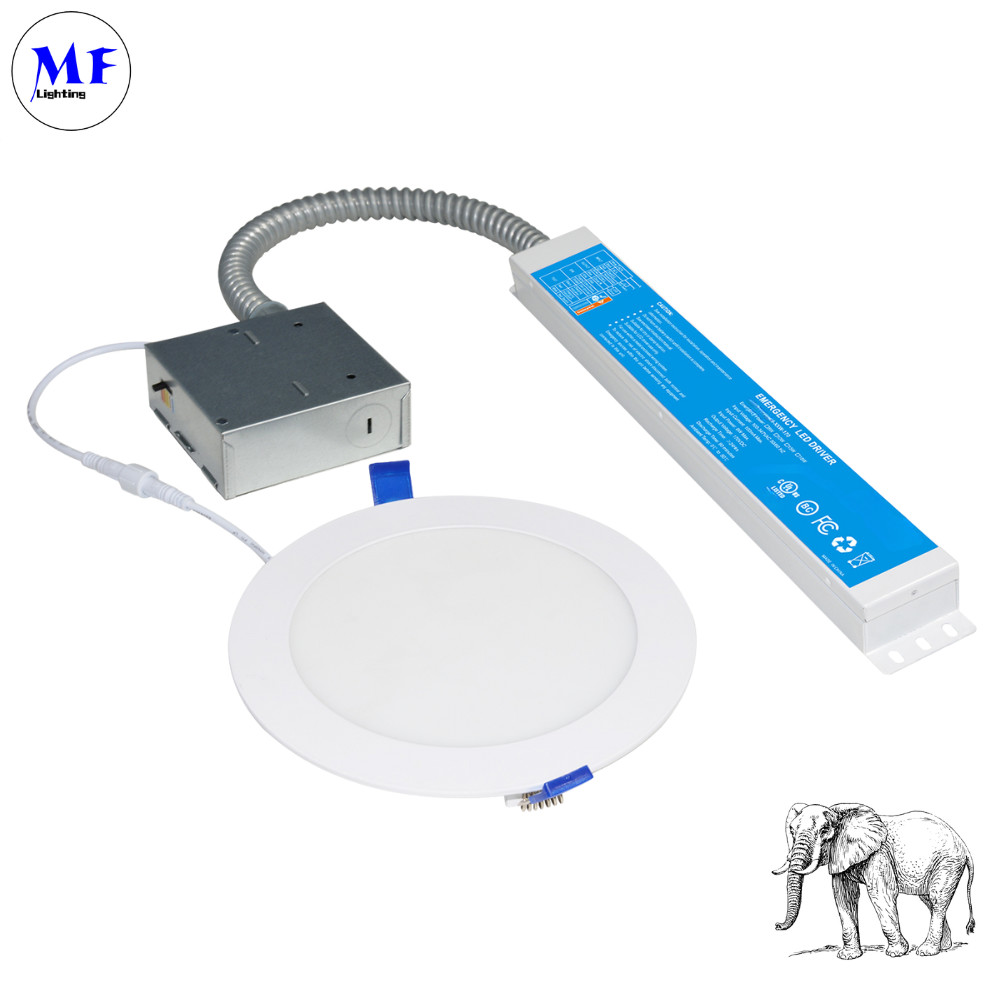

IP40 15W LED 緊急 バッテリー パック パニックライト バラスト LED 緊急ドライバー ダウンライト 天井ライト

製品の説明

IP40 15W パニックライト バラスト UL 上記 LED 非常用ドライバー 天井ライト

製品説明

記述

MF-EM-xxW-170 LED 緊急運転手は,AC 停電時の照明を維持するために設計された信頼性と汎用性のあるバックアップ電源ソリューションです. UL924 と CSA C22.2 NO.141 規格に準拠しています.安定した 170V DC出力で 15W から 40W の緊急電力を供給します90分間の動作時間を提供する長持ちのリチウムイオン電池で動いています ドライバーには自己テスト機能がありますシステム信頼性を確保するために,毎月30秒間自動テストと全年放出テストを行う.0-10Vディミング,TRIACディマー,センサーベースの (DC12V/AC120V) 操作を含む複数の制御オプションをサポートし,さまざまな照明設定に適応できます.広い入力電圧範囲 (100~347V AC)耐久性と安全性のために設計されています. コンパクトなデザイン (12.01" × 2.36" × 1.57"),それは商業,産業,緊急照明が不可欠な住宅用.

利点:

規制の遵守
UL924 & CSA C22.2 NO.141 認証が米国/カナダ向けで,緊急照明アプリケーションにおける安全性と信頼性を保証します.
幅広い電源範囲
170V DCで15W-40Wの緊急出力を提供し,商用/住宅用のために多様な照明負荷をサポートします.
賢明 な 自己 検査
自動で30秒毎月 完全年次放電テストを行い システムやバッテリーの問題を 積極的に検知します
複数の制御装置との互換性
柔軟な照明統合のために0-10Vディマー,TRIACディマー,DC12V/AC120Vセンサーで動作します.
バッテリー バックアップ
リチウムイオン電池は24時間充電で90分稼働し 安全のために高温保護もできます
コンパクト と 耐久 性
空間節約設計 (12.01"×2.36"×1.57") 5年間の保証で,厳しい条件下で長期的性能のために構築されています.

特徴

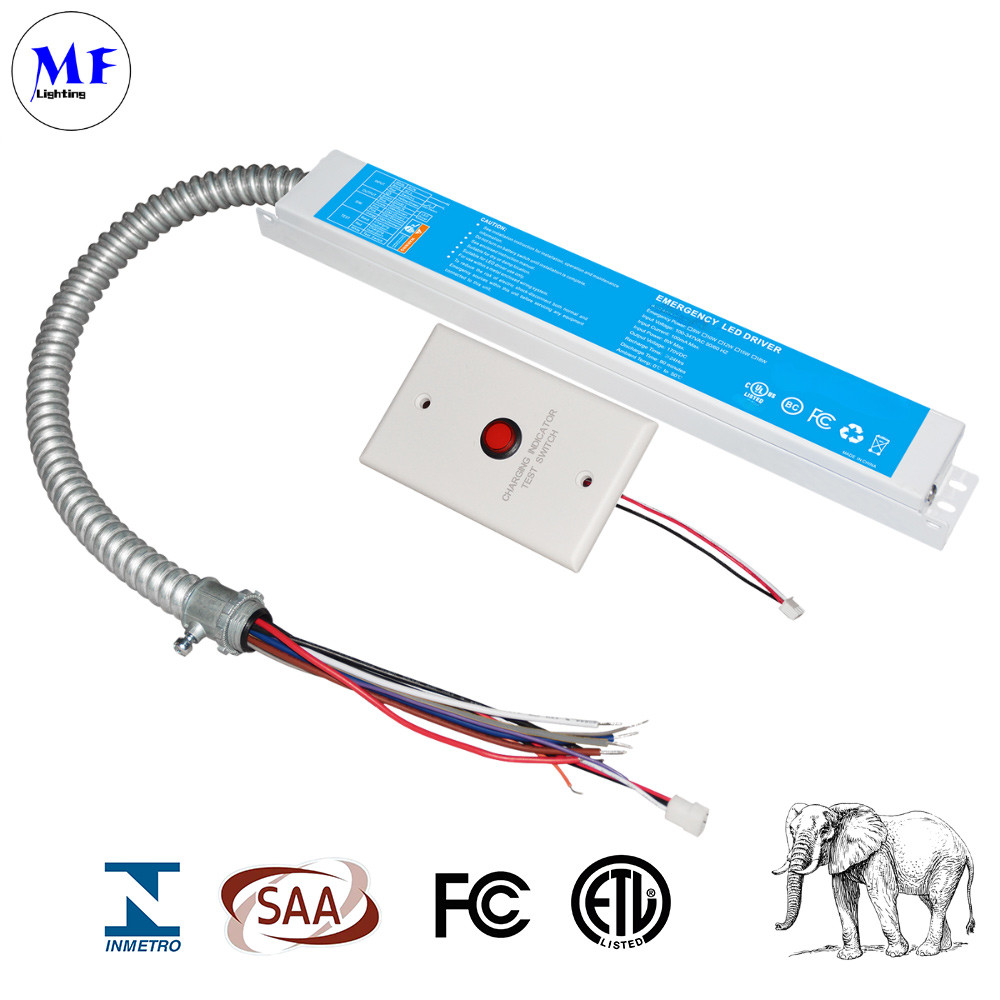

UL アメリカとカナダのリスト
UL924 に記載され,CSA C22.2 NO.141 に準拠して試験されている フィールドまたは工場の設置
高電圧出力
低エネルギー消費のECC準拠
常時出力
自己検査
バッテリー:過熱保護

仕様

わかった

入力電圧	100~347Vac,50/60Hz
入力電流	200mm マックス
入力電力の評価	最大12W
出力電圧	170Vdc
緊急用電源	15W
充電時間	24時間
退院時間	90分
バッテリー	リチウムイオン 2500mAh-14.8V
保証	5 年
環境温度	32~122°F (0...+50 oC)
体重	3.66ポンド (約1.4kg)
IPグレード	IP40

わかったわかった

オペレーション (指標の状況)	コメント
固体赤 ON	システムOK/ACOK
赤が点滅する (1sオン,1sオフ,サイクリング)	バックアップマイクロインバーター緊急モード
赤色が点滅する (0.5秒オン,0.5秒オフ,サイクリング)	バッテリーが見つかりません バッテリーを確認します接続

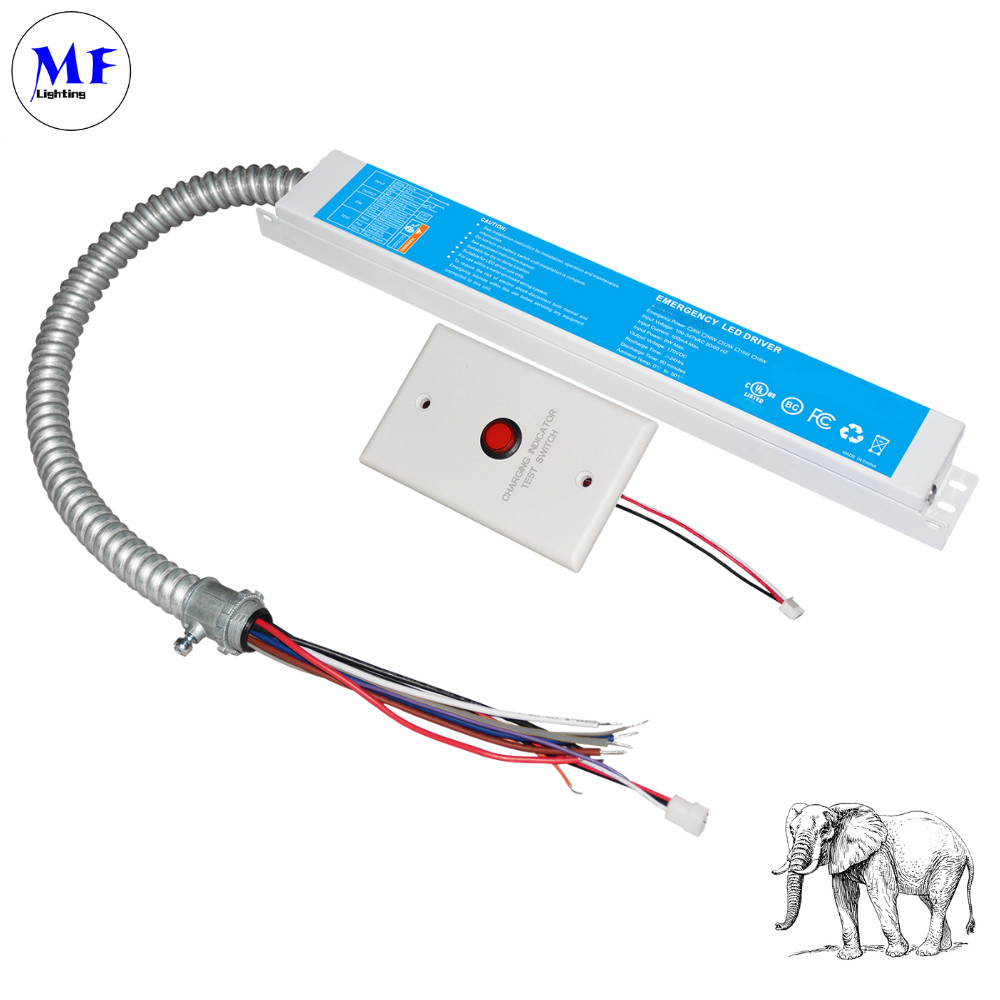

テストボタン
0S
0S

わかった

サイズが違う

わかった

モデル番号	生産量 電圧	緊急事態 パワー	バッテリー タイプ
MF-EM-15W-170	170Vdc	15W	リチウムイオン 2500mAh-14.8V
MF-EM-25W-170		25W	リチウムイオン 4400mAh-14.8V
MF-EM-30W-170		30W	リチウムイオン 5200mAh-14.8V
MF-EM-40W-170		40W	リチウムイオン 5000mAh-18.5V

わかった

わかった自分 を 調べる
制御/モニタリング回路を搭載し,月に1回30秒間の放出テストと年に1回放出テストを行います.ユニットはAC電源の故障をシミュレートし,自動的に緊急モードに切り替える. ルーチンテスト中に,ユニットは,LEDの負荷,電池の電圧,および緊急期間の動作を監視します,ユニットが問題を検出した場合,インジケーターはすぐにフラッシュします.

配線図

基本AC接続
緊急運転手への直接AC電源入力 (100-347V) の基本配線を示します
適正な接地付きの中性 (AC-N) と線路 (AC-L) の接続を含む.
0-10V ディマーシステム統合
0-10Vのディム可能なLEDドライバとの接続を図示する.
ディム+ (紫) とディム- (ピンク) 制御ラインの配線の詳細
暗くする制御を可能にしながら緊急機能を維持します
TRIAC ディマー互換性
段階切断 (TRIAC) のディミングシステムの配線を証明する
暗く熱い (黒),負荷 (赤),中性 (白) のワイヤの適切な接続を示します
騒音削減のための接地要件を含む.
ウォールスイッチ制御設定
シンプルなオン/オフ制御ワイヤリングの構成を提供します
緊急操作能力を維持する
信頼性の高い動作のために適切なスイッチ脚の配線を示します
DC12Vセンサー統合
詳細 低電圧センサー接続 (12V DC)
センサーの電源配線とディミング制御インターフェースを図示する
緊急照明機能の維持を表示する
AC120Vセンサーの適用
線電圧センサーの設置をカバーする.
適切なセンサー負荷のワイヤリングを示します.
緊急動作回路保護を含む.

措置

適用する

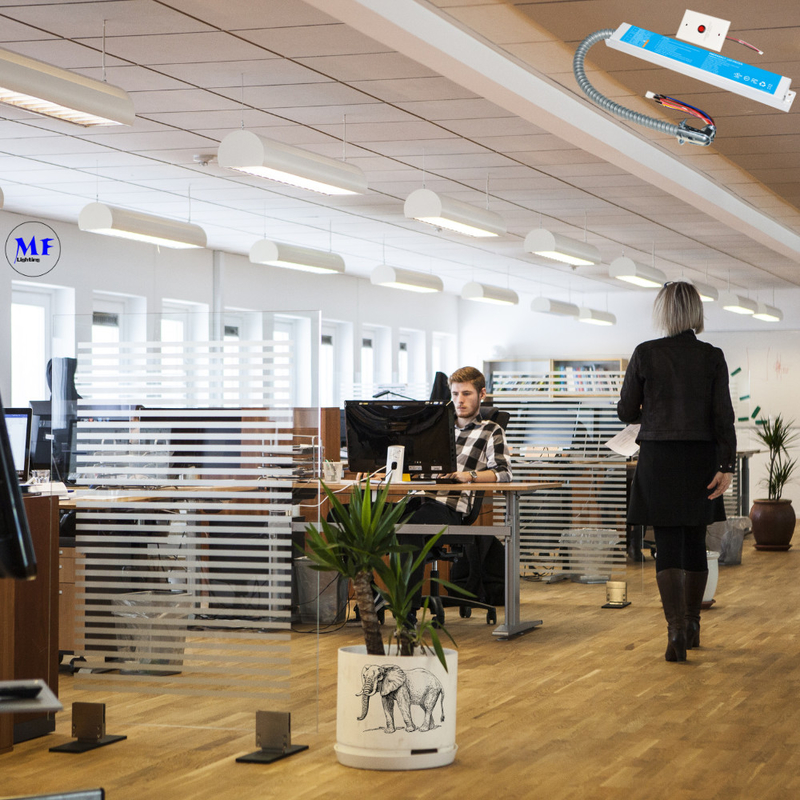

1商業・オフィスビル
シナリオ: 廊下,階段,出口 の 緊急 信号 を 設置 する.
構成: 通常は図2 (ウォールスイッチ) または図4 (非ディマブルウォールスイッチ) を使用し,簡単なオン/オフ制御を行う.
なぜ? 停電時に照明を維持しながら 安全規制 (UL924) に準拠することを保証します
2小売店とショールーム
シナリオ: 調節可能な環境のために調節可能なLED照明
設定: 図1 (0-10Vディマー) または図5 (DC12Vセンサー) を使ってスムーズなディミング制御を行う.
なぜか? 緊急照明の機能を確保しながら 明るさを調整できます
3劇場,ホテル,レストラン
シナリオ: 緊急支援のモードライト
構成: 段階切断暗化互換性のために図3 (TRIACディマー) を使用する.
なぜ? 防災用電源のバックアップを提供しながら 伝統的な壁ディマーをサポートします.
4産業・倉庫施設
シナリオ: 緊急操作の付いた高空照明
配置: 図6 (AC120Vセンサー) を使用し,運動活性化照明を使用する.
なぜ? センサー制御により エネルギー効率を向上させながら 安全要件を満たします
5住宅とスマートホーム
シナリオ: 廊下や重要なエリアの緊急照明
構成: 図2 (ウォールスイッチ) または図5 (DC12Vセンサー) を自動化に使用する.
家庭照明システムとシームレスな統合を保証します
