IP20 LED非常用ドライバーキット、トリプルプルーフライト、ダウンライト、シーリングライト、ハイベイライト用

製品の説明

IP20 LED緊急ドライバーキット パニックライト バラスト用 トライプローフライト ダウンライト 天井ライト ハイベイライト

製品説明

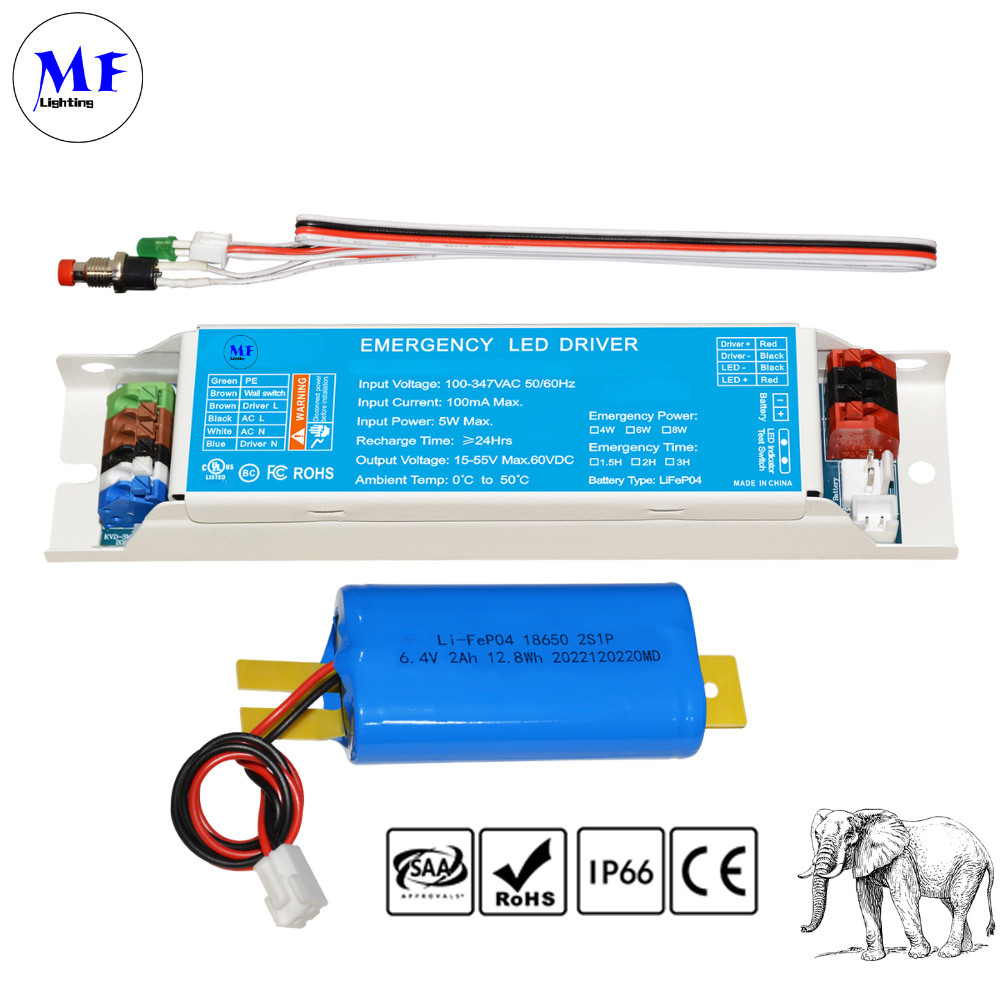

MF-SM-xxW-8W LED緊急ドライバーは, UL924/CSA認証された電源バックアップソリューションで, 3000mAh LiFePO4 バッテリーと2000以上のサイクルと包括的な保護を備えています.6W/8Wの出力 (15-55VDC/60-240VDC) を ≥1で提供する.5H runtime, and operates in 0°C-60°C environments. The unit includes smart LED indicators, automated quarterly testing, and manual emergency simulation. このユニットにはスマート LED インジケーター,自動化四半期テスト,およびマニュアル緊急シミュレーションが含まれています.商用/工業用照明用には5年保証が付与されています.


認証された安全と適合性
厳格な UL924 と CSA C22.2 NO.141 安全基準と RoHS 準拠を満たし,重要な照明アプリケーションで信頼性の高い操作を保証します.

アドバンスト バッテリー技術
2000以上の充電サイクルと 過充電,過放電,短回路に対する包括的な保護を備えています

ユニバーサルパワー互換性
幅広い入力電圧範囲 (100-347VAC) をサポートし,デュアル出力オプション (15-55VDC/60-240VDC) を搭載し,様々な照明構成に適応できる.

スマート・オペレーション&モニタリング
インテグレッドLEDインジケーターは 明確な状態更新を提供し 自動化された四半期毎のセルフテストと 手動テストボタンは 継続的なシステム信頼性を保証します

耐久性があり メンテナンスに適しています
厳格な環境 (0°C-60°C操作) に設計され 保守の必要性が最小で 業界トップの5年保証が保証されています

特徴

照明のためのほとんどの安全基準を満たす
CSA C22.2 標準 NO.141 UL924
外部リチウムアイアンフォスファートバッテリー
バッテリー保護: over charge over discharge 保護 ショート回路保護
インディケーターは様々な作業モードを示します
標準CHと標準DCHの2000サイクルを満たす
RoHS に準拠する

仕様:

わかった

ユニバーサル・インプット・ボルト:	100〜347Vac 50/60Hz
AC入力電流:	最大100mA
ACインプットパワーランキング:	5.0W 最大
バッテリー充電電流:	250mA
充電時間:	≥24時間
出力電流と電圧:	15−55VDC/60−240VDC
緊急時刻:	≥1.5H
バッテリー:	Li-Fep04 2000mAh-6.4V
出力:	8W
フル保証:	5 年
環境温度ランキング:	Li-Fep04 0°Cから60°C (32°Fから104°F)

わかった配線図

標準化された色コードシステム
グリーン/イエロー:保護地球 (PE) 接続
青:中性 (AC N) 入力
ブラウン/ブラック:ライブ (AC L) インプット
赤/黒: LED配列への緊急出力

双回路統合
同時に,メインパワー (AC L/N) と緊急ドライバーの両方に接続
通常および緊急操作のための分離経路を維持

ドライバインターフェース接続
LEDドライバー入力用の専用端末 (Driver L/N)
Clearly marked Emergency circuit outputs (ドライバ+/-) 明らかにマークされた緊急回路出力

負荷接続ポイント
LED配列のための正/否定端末 (LED+/-)
ライト・フィクチャーへの直接接続のために設計された

安全に適合する設計
適正な分離 of ACとDC回路
IEC標準によるすべての接続ポイントの明確な識別

身体構成
インテグレート・ターミナル・ブロックデザイン
ストレインリリーフ ワイアリングのための規定

措置

LEDとテストボタンの状態

LED インディケーター
緑色呼吸パターン:充電モード
緑色 安定:バッテリー 完全充電
赤い点滅: 下のとおりの障害
赤色で点滅する 毎秒1回 バッテリーが接続されていない
バッテリーが壊れた
秒あたり4回赤色点滅: 緊急モード中の負荷障害,開き回路/短回路
テスト ボタン
10S:2: シミュレーションされた緊急事態では,終了し,通常の充電状態に戻るため,ショートプレスを1回押します.
30S: 3 分の 1 の 自己 テスト
緊急ドライバーが電源を入れると 180日±1日ごとに自動的に緊急状態に入ります バッテリーが放出されるまで緊急状態で待って その後は電源状態に戻ります

設置説明書

1: 初めて使用されたり,過剰な放出後,通常の動作状態に入らない場合緊急電源を起動し,24時間充電するためにメイン電源を接続する必要があります提供されたオリジナルの緊急バッテリーを使用してください.
2: 設置および使用時に,熱源から遠ざけ,特定の作業温度範囲内でのみ使用してください.
3: 涼しく乾燥した場所に保管してください.
4: 長期保存後,必要に応じて少なくとも6ヶ月ごとに再充電します.
5: 緊急運転手試験は1分以上でなければならない. 試験ボタンを頻繁に押さないでください.

適用する

適用:

商業スペース
安全な避難のために UL924 に準拠する緊急照明を必要とするモール,オフィス,小売店
医療と教育
病院や学校は 重要なエリアで 信頼性の高いバックアップライトを必要としています
産業施設
耐久性のある0〜60°Cの動作を必要とする倉庫とプラント 1.5hrのランタイム
交通インフラストラクチャ
自動緊急照明が必須である空港や地下鉄
ホスピタリティ 場所
ホテルやコンベンションセンターには 低密度で高性能な緊急システムが必要です
