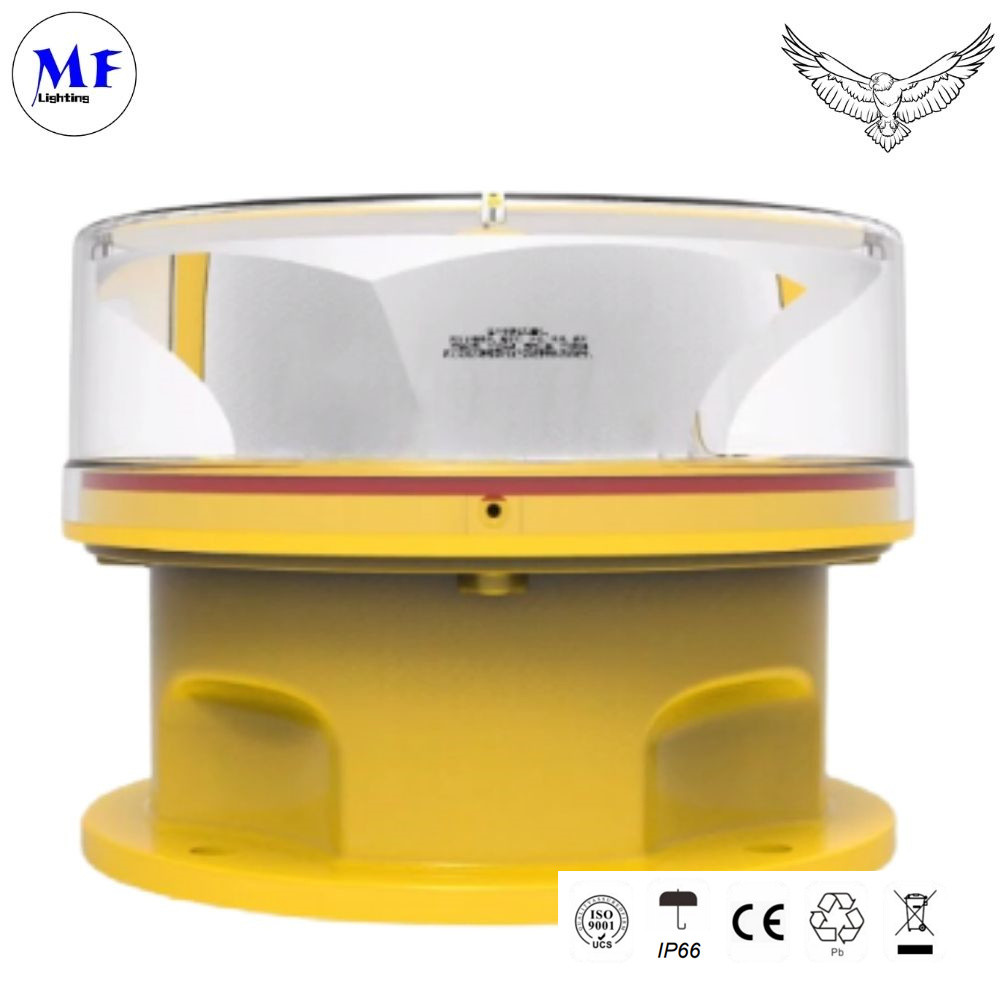

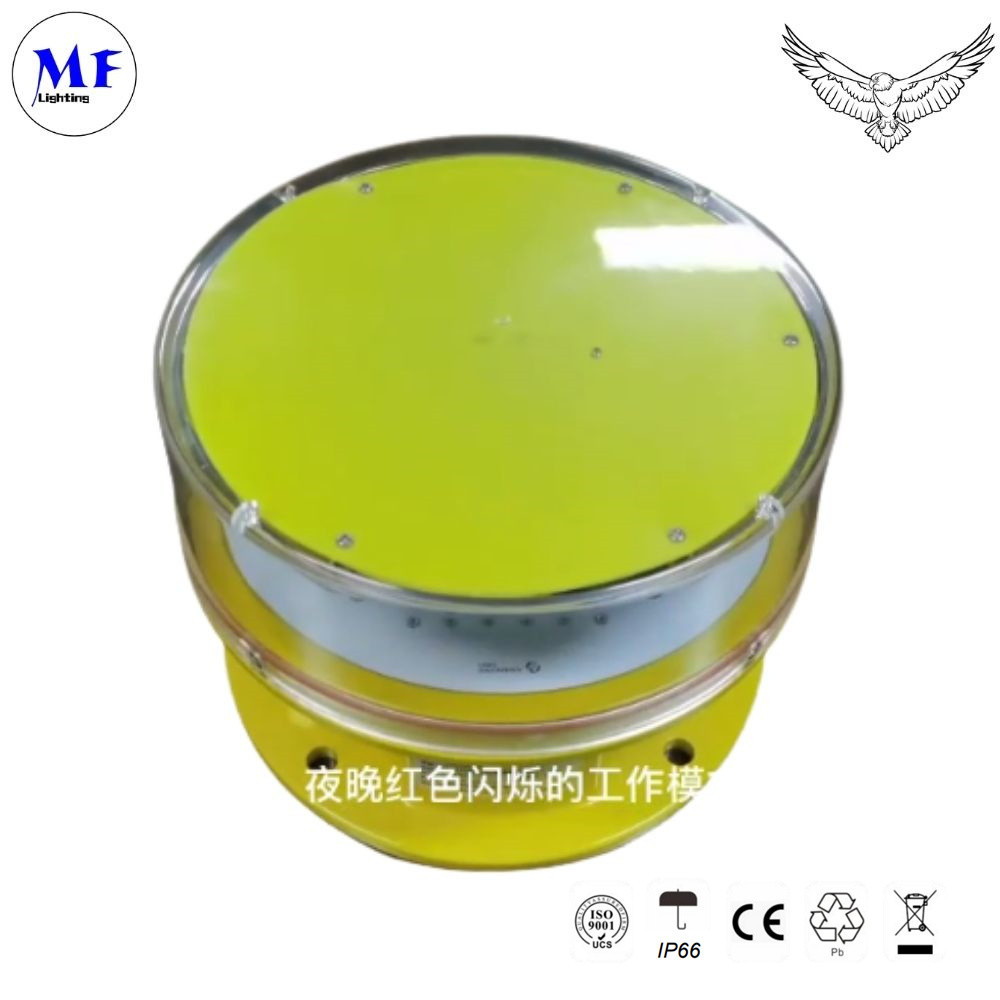

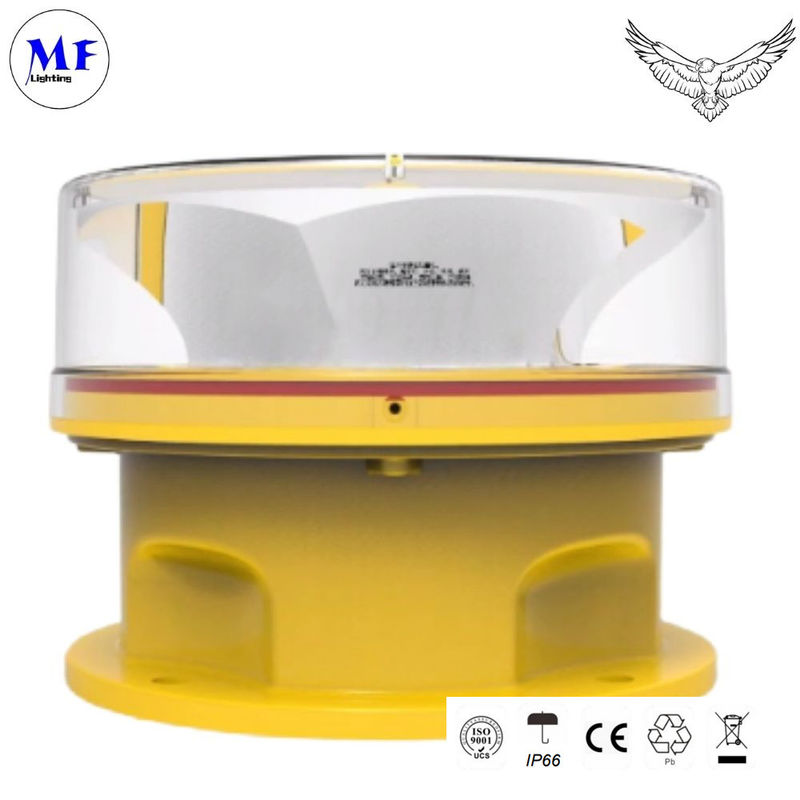

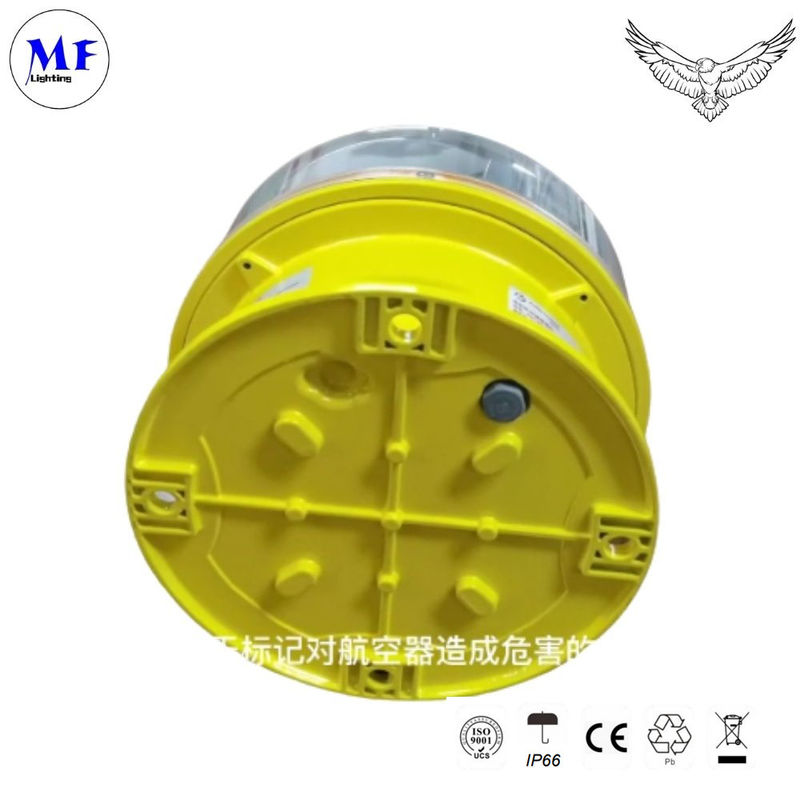

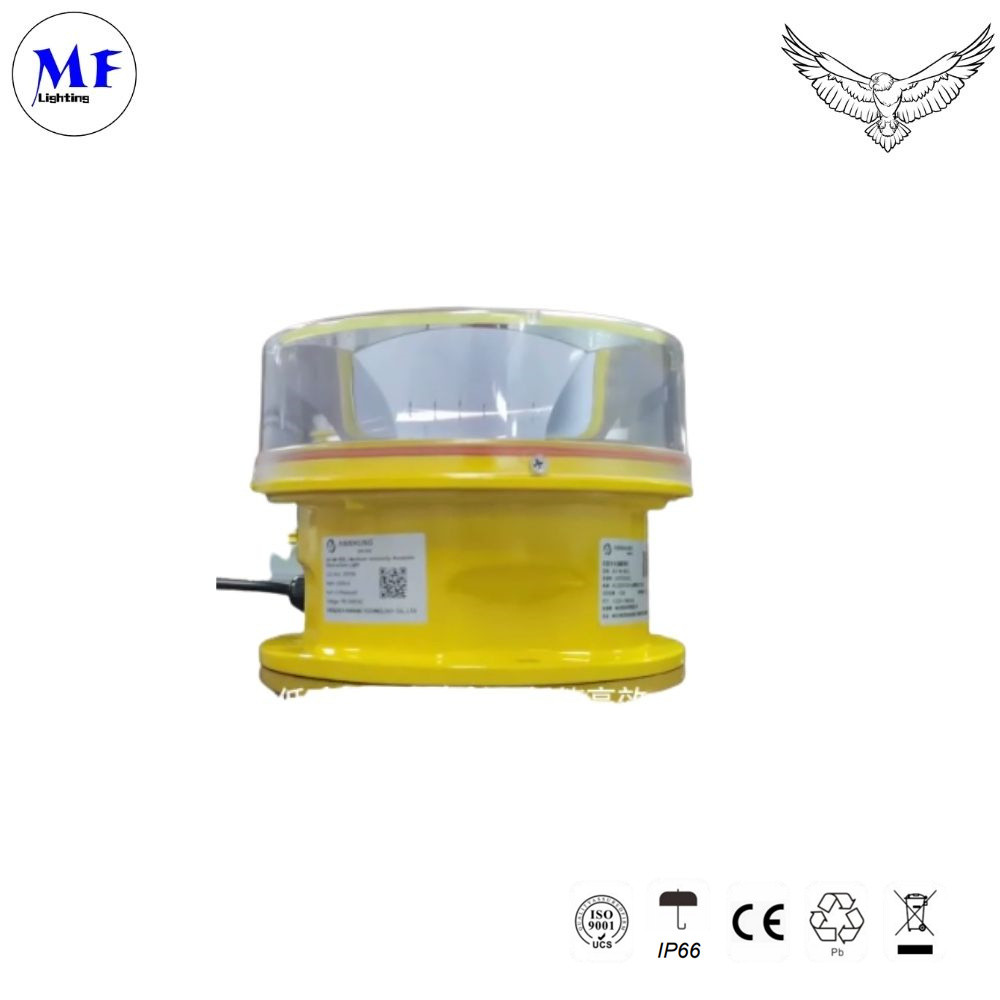

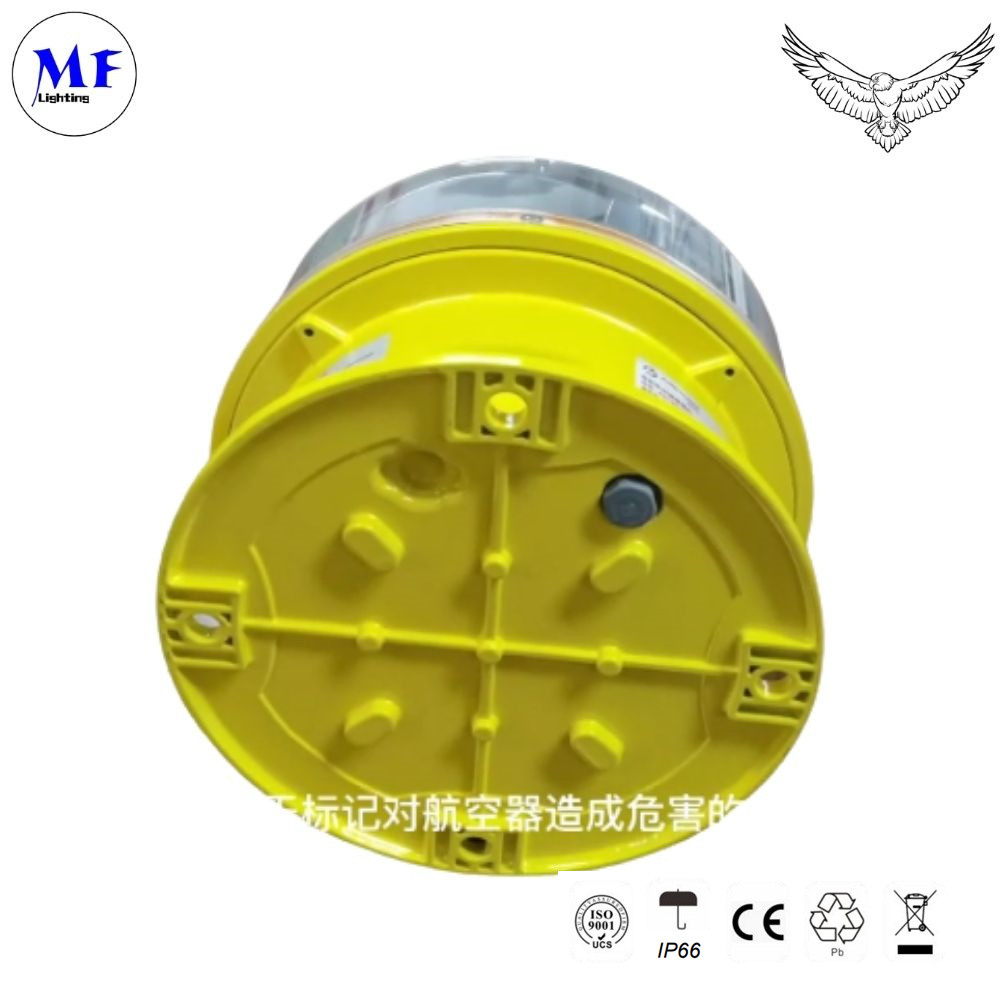

高層ビル 高柱塔クレーン空港のための不鋼鉄IP66 600W航空障害物ライト

製品の説明

• ICAO Annex 14 Volume 1, Seventh edition, 2016 表 6.3 中等

  強度A型障害灯
• FAA L-865



  特徴

  電気



  1.CREE 超高強度LED 光源の省電
  燃焼灯やハロゲン灯よりも消費量と保守量
  2.ランプ DC (12V,24V,48V) または AC (110-240VAC) で利用可能な電源

  わかった

物理的なわかった

1. 独特の設計とUV保護ポリカーボネート反射器
2紫外線保護 粉末で覆われた明るい黄色のベースによりより良い可視性
3耐腐蝕性,衝撃および振動保護が強い.
4圧力を均衡させるバルブがベースの下に設置され,空気が通過でき,水は避けられるようにします.圧力と気温の違いのために湿った空気入口を避けるために.

システム設計わかったわかった

1.日夜操作のための内蔵フォトセル (夕暮れから夜明けの操作)
2超電圧と雷の保護

選択可能

1ドライコンタクト 遠隔監視用のアラーム出力
2.GPS同期
3.NVGを使用するパイロットのための赤外線LED

光の特徴

わかった

光源	CREE 高強度LED
入手可能な色	白 ((他の色はオプションです)
熱度 (cd)	≥20,000cd (昼間) ≥2,000cd (夜間)
水平出力 (度数)	360
垂直差分 (度数)	3
フラッシュの特徴	20~60フレッシュ/分 (工場設定: 20fpm)
動作モード	24時間稼働 2つの異なるモード
LEDライフエクスペリエンス (時間)	>100000

稼働電圧	DC (12V,24V,36V,48V) またはAC (110-240VAC)
瞬時の電源 (W)	600
平均電源 (W)	20W ((20fpm)
稲妻波	IEC61000-4-5 L-N ±3kV,IEC61000-4-5 L-PE ±6kV,IEC61000-4-5 N-PE ±6kV
電気静止	IEC61000-4-2 コンタクト放電 8kV
サーキット保護	統合

わかった

身体 的 な 特徴わかった

稼働電圧	DC (12V,24V,36V,48V) またはAC (110-240VAC)
瞬時の電源 (W)	600
平均電源 (W)	20W ((20fpm)
稲妻波	IEC61000-4-5 L-N ±3kV,IEC61000-4-5 L-PE ±6kV,IEC61000-4-5 N-PE ±6kV
電気静止	IEC61000-4-2 コンタクト放電 8kV
サーキット保護	統合

わかった

環境 要因

環境温度 ((°C)	-40~65
保存温度 ((°C)	-55~70
湿度	10%~95%RH ((冷却なし)
風速	240Km/h
防水性	IP66





準拠性

ICAO	空港設計と設計について 運用 七版 2016年7月表63 中等強度A型 白い障害灯
FAA	L-865



選択可能

NVG (ナイトビジョンゴーグル) に対応するLED

GPS同期点滅

ドライコンタクト出力

閃き速さ

構成

モデル	電源入力	フラッシュレート	レンズの色	フォトセル	乾燥接触アラーム	GPS同期点滅	コントロール
MF-LI-A2	110〜240Vac&48dc 12Vdc 24Vdc 36Vdc	安定して 20FPM 60FPM 40FPM 30FPM	白 ((他の色はオプションです)	組み込みフォトセル フォトセルなし	警報 は ない	SYNC は ない GPS SNYC	単独で使用する コントローラーで使う











配線図









MF-MI-A2 中等強度の光は,高層ビルの上部で使用されています

建物,高煙突,マークタワー (通信,GSM,

高極,タワークレーン,風力タービン,など

障害物の高さは105-150メートルで ほとんどの時間は作業です

低強度灯と中強度B型灯が設置されている

下の場所です
